Descripción

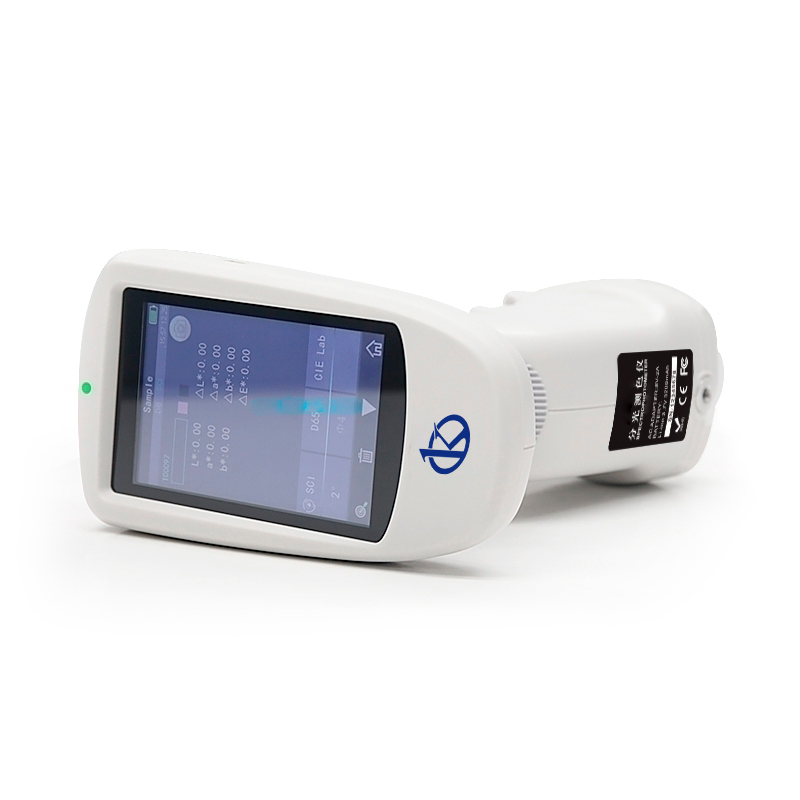

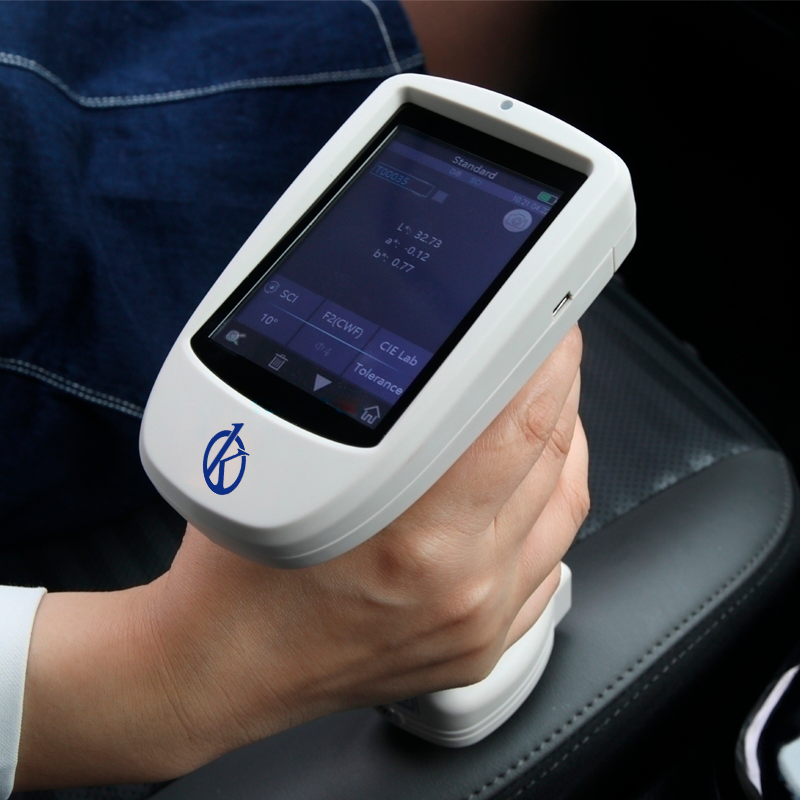

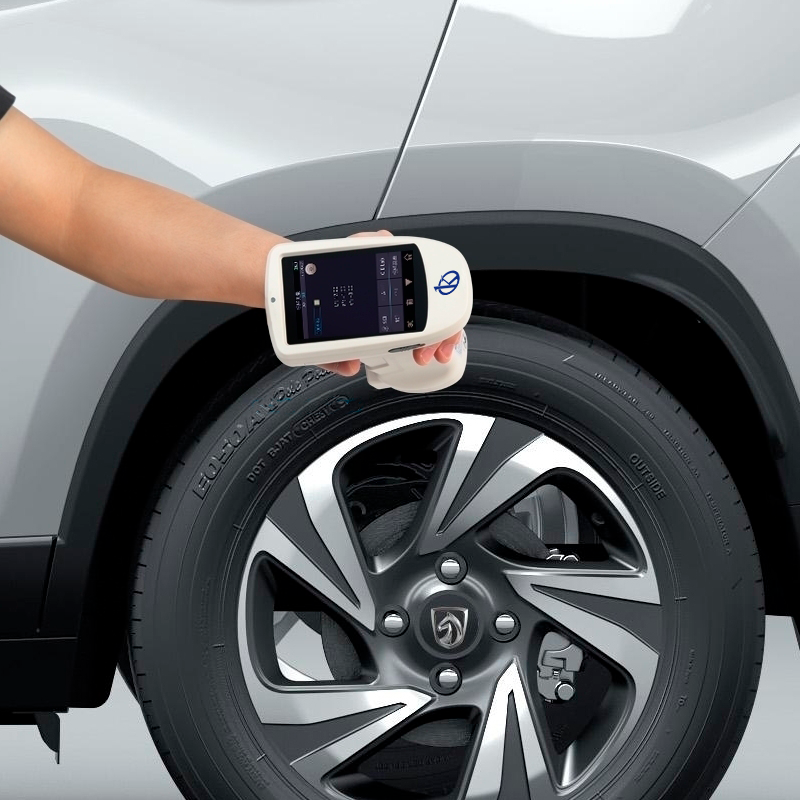

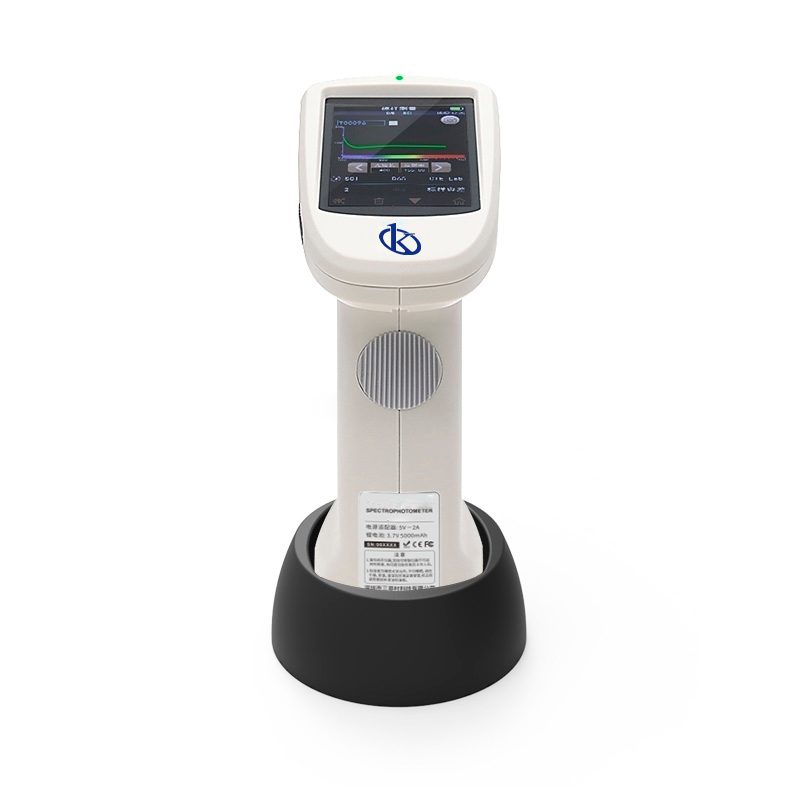

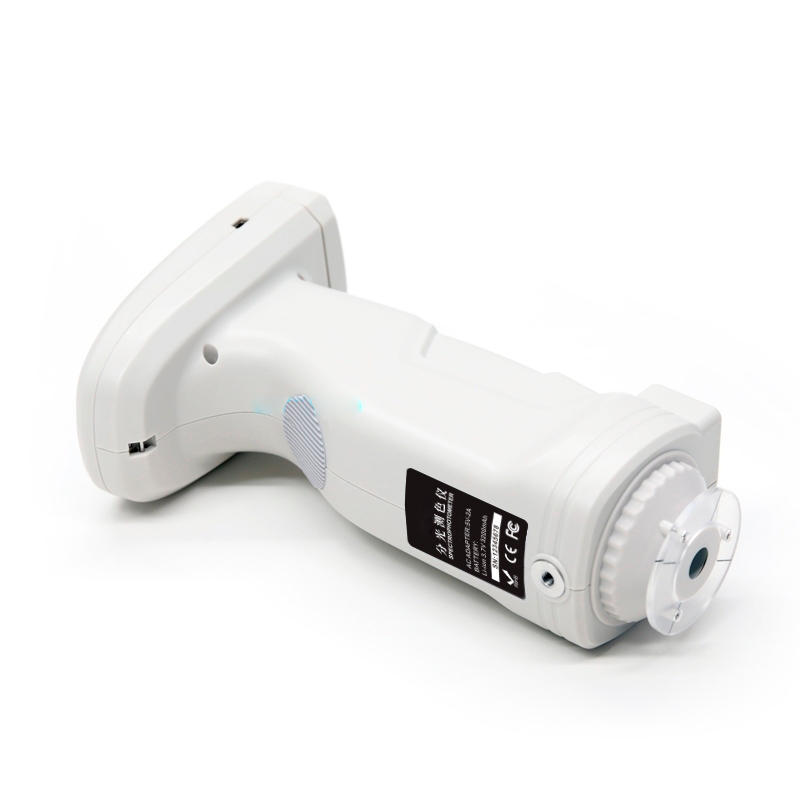

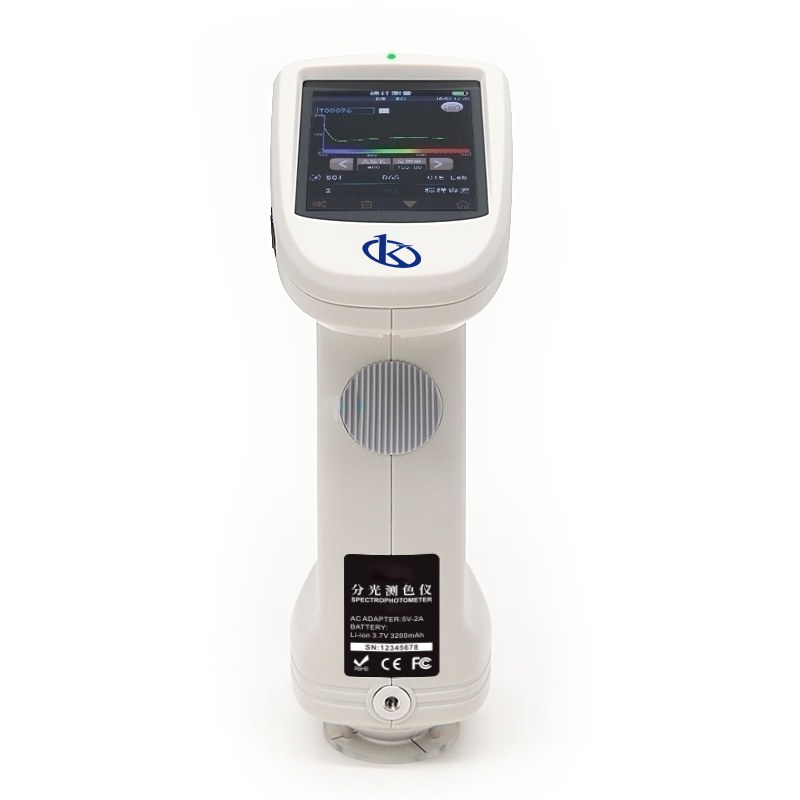

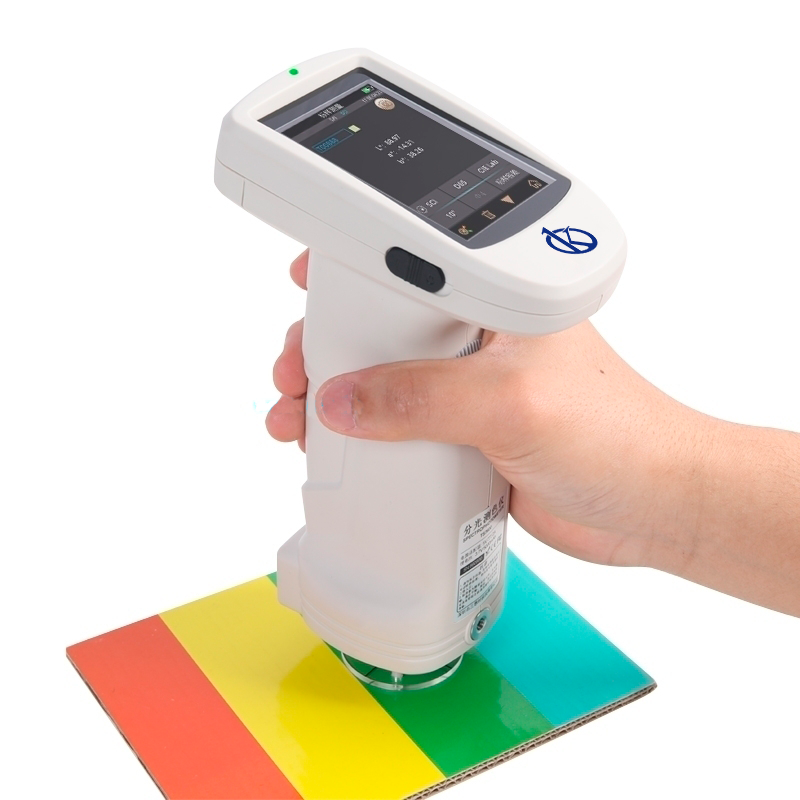

El Espectrofotómetro de Rejilla YR05493 de Kalstein es una herramienta avanzada para el análisis preciso de color en diversas industrias, tales como la electrónica, plásticos, textiles, automotriz, cosmética y alimentación. Este dispositivo cuenta con tres aperturas de medición (φ8 mm, φ4 mm, 1×3 mm), lo que le otorga una gran versatilidad para adaptarse a muestras de diferentes tamaños. Con tecnología de rejilla de 1000 líneas y un sensor de fotodiodos de silicio en doble matriz de 40 grupos, el YR05493 ofrece una medición de color estable y precisa en el espectro visible de 400 a 700 nm. Su diseño ergonómico y la estructura óptica dual d/8 permiten la medición tanto en SCI como en SCE, cumpliendo con los estándares internacionales como CIE No.15 y ASTM E1164. Esto lo convierte en una solución idónea para aplicaciones de control de calidad en laboratorio y entornos de producción.
Especificación técnica
| Modelo |
YR05493
|
|
geometría óptica
|
D/8 (iluminación difusa, ángulo de visión de 8 grados)
|
|
SCI (componente especular incluido)/SCE (componente especular excluido) ; Incluir fuente de luz UV / UV excluida
|
|
|
Cumple con CIE No.15, GB/T 3978,
GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7
|
|
|
Característica
|
3 aperturas de medición para un análisis y transmisión precisos del color en el laboratorio
|
|
Se utiliza para la medición precisa del color y el control de calidad en electrónica plástica, pintura y tinta, impresión y teñido de textiles y prendas de vestir, impresión, cerámica y otras industrias, y para la medición de muestras fluorescentes.
|
|
| Tamaño de la esfera integradora | Φ40mm |
| Fuente de luz |
Fuente de luz LED de espectro completo combinada, fuente de luz UV
|
| Modo espectrofotométrico |
rejilla plana
|
| Sensor |
Matriz de fotodiodos de silicio (doble fila 40 grupos)
|
| Rango de onda |
400~700nm
|
| Intervalo de longitud de onda | 10nm |
| Ancho de semibanda | 10nm |
| Rango de reflectancia medido | 0-200% |
|
Apertura de medición
|
3 aperturas: MAV:Φ8mm/Φ10mm;SAV:Φ4mm/Φ5mm;LAV:1x3mm
|
|
LAV1x3mm: precisión ligeramente pobre, se puede utilizar para la prueba de color
|
|
| Componente especular |
SCI&SCE
|
| Espacio de color |
CIE LAB, XYZ, Yxy, LCh, CIE LUV,
s-RGB, HunterLab, βxy, DIN Lab99 Munsell (C/2))
|
| Fórmula de diferencia de color |
ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)
|
|
Otro índice colorimétrico
|
WI (ASTM E313, CIE/ISO, AATCC, Hunter),
|
|
YI(ASTM D1925,ASTM 313),
|
|
|
Índice de Metamerismo MI,
|
|
|
Solidez a la tinción, solidez del color, intensidad del color, opacidad,
|
|
|
Brillo de 8 °, clasificación de 555 tonos
|
|
| Ángulo del observador | 2°/10° |
| Iluminante |
D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,
F7(DLF),F8,F9,F10(TPL5),F11(TL84),
F12(TL83/ U30)
|
| Datos mostrados |
Espectrograma/Valores, Valores de cromaticidad de muestras, Valores de diferencia de color/Gráfico, Resultado PASA/FALLA, Compensación de color
|
| Midiendo el tiempo |
Alrededor de 1,5 s (medida SCI y SCE alrededor de 3,2 s)
|
|
Repetibilidad
|
Reflectancia espectral: MAV/SCI, desviación estándar dentro del 0,08 % (400 nm a 700 nm: dentro del 0,18 %)
|
|
Valor de cromaticidad: MAV/SCI, dentro de ΔE*ab 0,03 (cuando una placa de calibración blanca se mide 30 veces a intervalos de 5 segundos después de la calibración blanca)
|
|
|
Error entre instrumentos
|
MAV/SCI, dentro de ΔE*ab 0,15
|
|
(Promedio de 12 tejas de color BCRA Serie II)
|
|
| Modo de medición |
Medición única, medición promedio (2-99 veces)
|
| Método de localización |
Localización de la cámara, posición cruzada del estabilizador
|
| Dimensión |
L*An*Al=129X76X217mm
|
| Peso |
Aproximadamente 600g
|
| Batería |
Batería de iones de litio, 6000 mediciones en 8 horas
|
| Vida útil iluminante |
5 años, más de 3 millones de veces las mediciones
|
| Datos mostrados |
LCD a color TFT de 3,5 pulgadas, pantalla táctil capacitiva
|
| Puerto de datos |
USB,Bluetooth 4.2
|
| Almacenamiento de datos |
Estándar 1000 piezas, muestra 30000 piezas
|
| Idioma |
chino simplificado, inglés, chino tradicional
|
| Entorno operativo |
0~40℃, 0~85%RH (sin condensación), Altitud < 2000m
|
| Entorno de almacenamiento |
-20~50℃, 0~85%HR (sin condensación)
|
| Accesorio estándar |

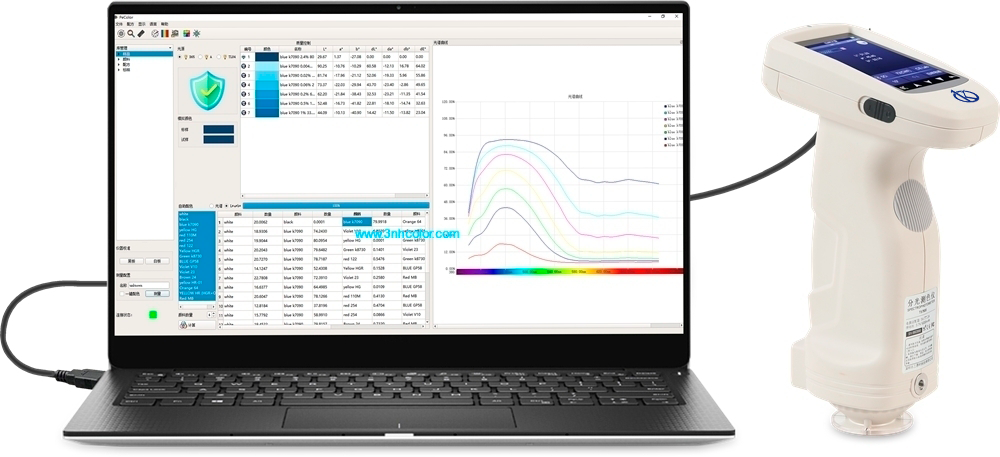

Adaptador de corriente, guía del usuario, software para PC (descarga del sitio web de la oficina),
cable USB, cavidad de calibración blanca y negra,
cubierta protectora, muñequera, apertura plana de 8 mm,
apertura de punta de 8 mm, apertura plana de 4 mm,
apertura de punta de 4 mm, apertura de punta de 1×3 mm
|
| Accesorio opcional |
Microimpresora, caja de prueba de polvo, base de sujeción
|
| notas |
Las especificaciones están sujetas a cambios sin previo aviso
|
