Descripción

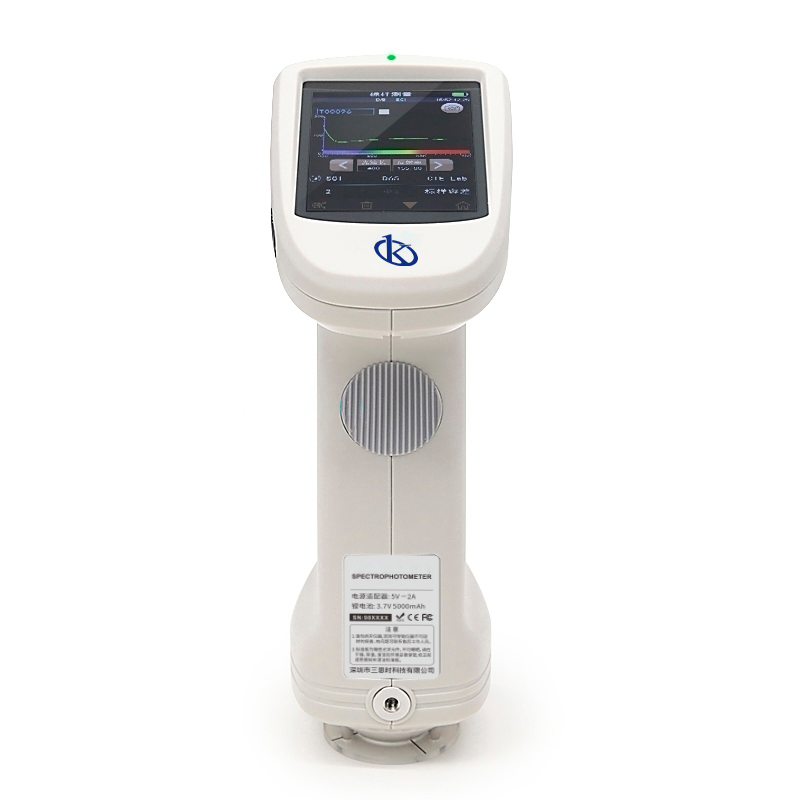

El espectrofotómetro de rejilla de la serieYR053419 // YR053421 es una empresa de Kalstein que pasó 3 años, cuidadosamente diseñada, totalmente con espectrofotómetro de rejilla de derechos de propiedad intelectual independiente. El instrumento utiliza 1000 líneas de rejilla brillante de precisión como divisor óptico, sensor de matriz de fotodiodos de silicio incorporado (40 grupos de doble fila), pizarra blanca importada, repetibilidad delta E * AB fácilmente controlada dentro de 0.03, el uso de LED de espectro completo de larga duración como fuente de luz, la resolución óptica en el rango visible es inferior a 10 nm.
Bajo la condición de iluminación óptica geométrica d/8 recomendada por CIE, el espectrofotómetro de rejilla YR053419 // YR053421 puede medir con precisión los datos de reflectancia SCI y SCE de muestras/muestras fluorescentes, y también puede medir y expresar con precisión varias fórmulas de diferencia de color e índices de color en varios espacios de color. Con el espectrofotómetro YR053419 // YR053421, puede realizar fácilmente la transmisión precisa del color y también puede usarse como equipo de detección del sistema de coincidencia de color preciso.
Ventajas técnicas
- Sensor de matriz de fotodiodos de silicio (matriz doble 40)
El área más grande del sensor de matriz doble 40, la luz fuerte no se saturará, la sensibilidad a la luz débil y un rango de respuesta de espectro más amplio, para garantizar la velocidad de medición del instrumento, precisión, estabilidad y consistencia, maestro la tecnología central y el estándar internacional de la misma plataforma, compatibilidad completa. - Adopte una fuente de luz LED equilibrada de
banda de onda completa La fuente de luz LED equilibrada de banda de onda completa garantiza una distribución espectral suficiente en el rango de luz visible, evita la pérdida espectral del LED blanco en una banda de onda específica y garantiza la velocidad de medición y la precisión de los resultados de la medición. - Técnica espectroscópica
de rejilla Utilice la técnica espectroscópica de rejilla, con una resolución más alta, para que la medición del color sea más precisa. - Coloque la base de forma segura para asegurarse de que la pizarra no se ensucie.
- Pizarra blanca profesional, un compromiso de por vida que nunca cambia de color
- Carga
rápida Modo especial de carga rápida, bajo voltaje para recordar la carga o usar la carga fuera de servicio, para garantizar la capacidad y la vida útil de la batería (nota: la carga repetida frecuente de la batería es más perjudicial). - Nuevo diseño de apariencia de moda basado en la ergonomía
La posición de la mano y el botón de medición están cuidadosamente diseñados para cumplir con diferentes hábitos de sujeción, superficie suave y fina, como resultado del arte de procesamiento de apariencia de alta precisión. - Equipado con tres aperturas de medición para satisfacer la medición de la mayoría de las muestras
La configuración de fábrica del espectrofotómetro YR053419 // YR053421 tiene una apertura plana de ø 8 mm, una apertura de punta de ø 8 mm, una apertura plana de ø 4 mm, una apertura de punta de ø 4 mm, una apertura de ø 1×3 mm, un total de cinco aperturas de medición, para cumplir con la mayoría de las muestras de medición. - El posicionamiento de la cámara puede observar claramente el área medida
Espectrofotómetro YR053419 // YR053421 El posicionamiento de la cámara incorporado, a través de la vista en tiempo real de la cámara, puede determinar con precisión si la parte medida del objeto es el centro del objetivo, mejorar la eficiencia y precisión de la medición. - Excelentes errores entre instrumentos y repetibilidad
Garantice la coherencia de los datos de medición de varios equipos, que se utilizarán para igualar el color y transferir el color con precisión. - Una variedad de espacios de color y fuentes de luz de observación
Ofrece espacios de color CIE LAB,XYZ,Yxy,LCh,CIE LUV, S-RGB,HunterLab,βXY,DIN Lab99 Munsell(C/2) y D65, A, C, D50, D55, D75, F1, F2 (CWF), F3, F4 y F5, F6 y F7 (DLF), F8, F9, F10 (TPL5) y F11 (TL84), F12 (TL83/U30) una variedad de fuentes de luz , para cumplir con los requisitos especiales de medición en diferentes condiciones de medición. - Adopte la tecnología de síntesis de uso común internacional d/8 SCI/SCE
Adopte la estructura de medición D/8 (SCI/SCE) para reflejar de manera más objetiva el color en sí mismo y reducir el impacto de la textura de la superficie del objeto en los resultados de la prueba, de acuerdo con CIE No.15 . GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7. - Sistema de ruta óptica dual para una medición de color más precisa Sistema de
ruta óptica dual, la resolución óptica es inferior a 10 nm en el rango visible, puede medir simultáneamente el espectro SCI, SCE de la muestra. - El software para PC tiene una potente expansión de funciones
El software de gestión de calidad SQCX con espectrofotómetro YR053419 // YR053421 es adecuado para el control de calidad y la gestión de datos de color de diversas industrias. Digitalice la gestión del color de los datos del usuario.
Especificación técnica
modelos | YR05495 |
Geometría Óptica | Reflect: di:8°, de:8°(iluminación difusa, ángulo de visión de 8 grados) |
SCI (componente especular incluido)/SCE (componente especular excluido) ; fuente de luz ultravioleta excluida |
|
Cumple con CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7 |
|
característica | Una apertura personalizada, se utiliza para la medición precisa del color y el control de calidad en electrónica de plástico, pintura y tinta, impresión y teñido de textiles y prendas de vestir, impresión, cerámica y otras industrias, y para la medición de muestras fluorescentes . |
Tamaño de la Esfera Integradora | Φ40mm |
fuente de luz | Fuente de luz LED de espectro completo combinado, fuente de luz UV |
Modo Espectrofotométrico | rejilla plana |
Sensor | Matriz de fotodiodos de silicio (doble fila 40 grupos) |
rango de onda | 400~700nm |
Intervalo de Longitud de Onda | 10nm |
ancho de semibanda | 10nm |
Rango de Reflectancia Medio | 0-200% |
Apertura de Medición | Una apertura personalizada: MAV:Φ8mm/Φ10mm; SAV:Φ4mm/Φ5mm |
Componente Especular | SCI&SCE |
Espacio de Color | CIE LAB, XYZ, Yxy, LCh, CIE LUV, s-RGB, βxy, Munsell (C/2) |
Fórmula de Diferencia de Color | ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00 |
Otro índice colorimétrico | WI (ASTM E313, CIE/ISO, AATCC, Hunter), |
YI(ASTM D1925,ASTM 313), | |
Solidez a la tinción, solidez del color, intensidad del color, opacidad, |
|
8° Brillo, | |
Angulo del Observador | 2°/10° |
iluminador | D65,A,C,D50,F2(CWF),F7(DLF),F10(TPL5),F11(TL84),F12(TL83/U30) |
Datos Mostrados | Espectrograma/Valores, Valores de cromaticidad de muestras, Valores de diferencia de color/Gráfico, Resultado PASA/FALLA, Compensación de color |
Midiendo el Tiempo | Alrededor de 1,5 s (medida SCI y SCE alrededor de 3,2 s) |
repetibilidad | Reflectancia espectral: MAV/SCI, Desviación estándar dentro del 0,1 %
(400 nm a 700 nm: dentro del 0,2 %) |
Valor de cromaticidad: MAV/SCI, dentro de ΔE*ab 0,04 (cuando una placa de calibración blanca se mide 30 veces a intervalos de 5 segundos después de la calibración blanca) |
|
Error Entre Instrumentos | MAV/SCI, Dentro de ΔE*ab 0.2 |
(Promedio para 12 mosaicos de color BCRA Serie II) | |
Modo de medicion | Medicion unica, medicion promedio (2-99 veces) |
Método de Localización | Localizacion de la camara, posicion cruzada del estabilizador |
Dimensión | L*An*Al=129X76X217mm |
Peso | aproximadamente 600g |
bateria | Batería de iones de litio, 3,7 V, 5000 mAh, 6000 mediciones en 8 horas |
Vida Útil Iluminante | 5 años, más de 3 millones de veces las detectadas |
Datos Mostrados | LCD a color TFT de 3,5 pulgadas, pantalla táctil capacitiva |
puerto de datos | USB, |
almacenamiento de datos | 1000 piezas estándar, muestra 20000 piezas |
Idioma | chino simplificado, inglés, chino tradicional |
Entorno Operativo | 0~40℃, 0~85%HR (sin condensación), Altitud < 2000m |
Entorno de almacenamiento | -20~50℃, 0~85%HR (sin condensación) |
Accesorio Standard | Adaptador de corriente, guía del usuario, software para PC (descarga del sitio web de la oficina), cable USB, cavidad de calibración blanca y negra, cubierta protectora, muñequera, una apertura (8 mm o 4 mm) |
Accesorio Opcional | Micro impresora, caja de prueba de polvo |
Notas | Las especificaciones están sujetas a cambios sin previo aviso. |
